Questo smallBMS può sostituire il BMS VE.Bus V2 in varie applicazioni. Ciononostante, non è adatto per l’uso con il MultiPlus VE.Bus e gli inverter/caricabatterie Quattro, giacché non ha l’interfaccia VE.Bus. Il smallBMS è pensato per l’uso con le batterie Victron Smart LiFePo4 con connettori circolari M8.Il smallBMS ha due uscite, similari al BMS VE.Bus V2.

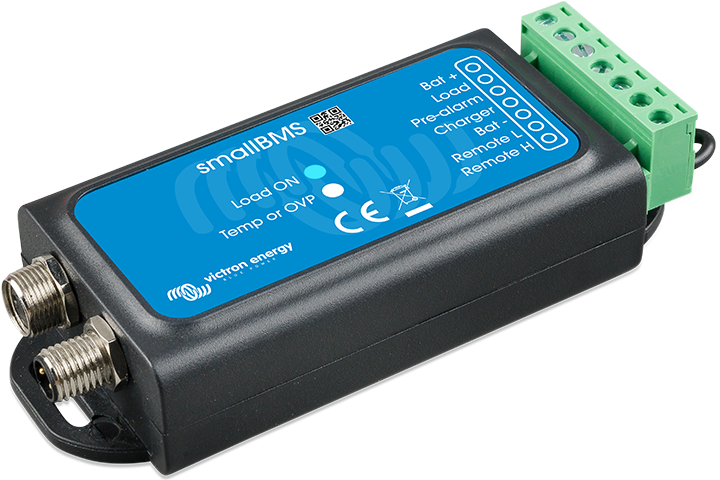

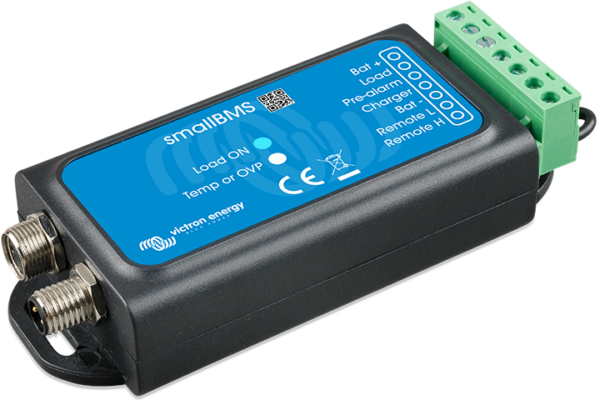

Lo smallBMS con preallarme è un sistema di gestione della batteria (BMS) tutto in uno per batterie Lithium Battery

Smart di Victron Energy, che sono batterie al Litio Ferro Fosfato (LiFePo4) disponibili nelle versioni da 12,8 V o 25,6 V

con svariate capacità. Possono essere collegate in serie, in parallelo e in serie/parallelo, pertanto è possibile costruire

un banco batterie per tensioni di sistema da 12 V, 24 V o 48 V. Il numero massimo di batterie di un sistema è 20, che si

traduce in un accumulo massimo di energia di 84 kWh in un sistema da 12 V e fino a 102 kWh nei sistemi da 24 V1) e 48

V1).

Lo smallBMS è un’alternativa semplice ed economica al VE.Bus BSM, ma non dispone di un’interfaccia VE.Bus, pertanto

non è adatto all’uso con gli inverter/caricabatterie MultiPlus e Quattro VE.Bus.

Caratteristiche

• Uscita disconnessione del carico: Si può utilizzare per controllare l’ingresso on/off remoto di BatteryProtect,

inverter, convertitori CC-CC o altri carichi dotati della funzionalità porta on/off remoto. Grazie alla sua

corrente di uscita massima da 1 A, può controllare anche un relè ad alta corrente o un contattore. Tenere

presente che potrebbe essere necessario un cavo non invertibile o invertibile on/off, si prega di consultare il

manuale.

• Uscita preallarme: L’uscita di preallarme si può impostare affinché emetta un avviso visivo o sonoro quando

la tensione della batteria è bassa e scatti con un ritardo minimo di 30 secondi prima che l’uscita

Disconnessione del carico sia disattivata in seguito a sottotensione della cella.

• Uscita disconnessione della carica: Può essere utilizzata per controllare la porta di on/off remoto di un

caricabatterie, come il Phoenix Smart Charger IP43, di un relè Cyrix-Li-Charge, di un Combinatore di batterie

Cyrix-Li-ct o di un BatteryProtect. L’uscita è normalmente sotto tensione e diventa “free-floating” in caso di

imminente bassa tensione della cella o alta/bassa temperatura. Tenere presente che l’uscita Disconnessione

della carica non è indicata per alimentare un carico induttivo, come una bobina di relè.

• Morsetto on/off remoto: Sia l’uscita Disconnessione del carico che l’uscita Disconnessione della carica

possono essere controllate da remoto tramite il morsetto on/off remoto. Quando si trova in off, entrambe le

uscite sono “free floating”, pertanto i carichi e i caricabatterie sono spenti.

• Indicatori LED: Lo smallBMS dispone di due indicatori LED: un LED blu indica che l’uscita Disconnessione del

carico è ancora sotto tensione e che la tensione delle celle è superiore alla soglia impostata nella batteria, e

un LED rosso indica che l’uscita Disconnessione della carica è messa a terra in seguito ad alta/bassa

temperatura o elevata tensione delle celle.

1) Per ridurre il tempo di bilanciamento necessario, si consiglia di utilizzare batterie in serie il più simili possibile per l’applicazione. I

sistemi da 24 V si costruiscono più efficientemente utilizzando batterie da 24 V. E i sistemi da 48 V si costruiscono più efficientemente

utilizzando due batterie in serie da 24 V. Sebbene l’alternativa, ovvero quattro batterie in serie da 12 V, possa funzionare, richiederà più

tempo per il bilanciamento periodico. Per ulteriori informazioni su queste batterie, vedere la pagina prodotto delle batterie Lithium

Battery Smart .
